panoramica
Cos'è un tavolo CAD?
Un tavolo CAD è un sistema di taglio guidato direttamente dai dati di progettazione assistita dal computer. Il disegno creato nel software CAD diventa il set di istruzioni seguito dalla macchina, rendendo la geometria sullo schermo identica al pezzo sul tavolo.
Questo collegamento è il fulcro di tutto. Le linee nel disegno corrispondono ai percorsi di taglio, le linee di piegatura alle cordonature e i livelli nel file indicano al tavolo quale utensile utilizzare. Nulla viene ridisegnato, ricalcato o interpretato durante il processo: ecco perché un tavolo CAD garantisce una precisione dimensionale che i metodi manuali non possono eguagliare.
I tavoli da taglio Kongsberg funzionano tramite i-cut Production Console, che elabora i dati di progettazione trasformandoli in un lavoro di produzione che l'operatore può inviare al tavolo.
LA SOLUZIONE GIUSTA PER LE TUE ESIGENZE
Ogni sfida merita la risposta giusta
Un tavolo da taglio deve saper rispondere a esigenze diverse contemporaneamente. Ecco come i nostri tavoli da taglio soddisfano ognuna di esse.
Vantaggi
Perché scegliere un tavolo CAD?
Quando il file di progettazione è l'unica fonte di verità, un intero livello di interpretazione scompare dal tuo processo. Ciò che disegni è ciò che ottieni, ogni volta, e le revisioni passano dal progettista al reparto produzione in pochi minuti.
- Precisione del design trasferita sul pezzo, perché il percorso di taglio deriva direttamente dalla geometria.
- Revisioni gestite direttamente nel file, così un aggiornamento arriva in produzione non appena viene approvato.
- Ripetibilità tra le diverse esecuzioni, con lo stesso disegno che produce lo stesso risultato a distanza di mesi.
- Richiamo del lavoro integrato. La serie Kongsberg X offre login personalizzato per l'operatore, la funzione "My Job List" e lo storico dei lavori, così le commesse ricorrenti vengono eseguite esattamente come in precedenza.
- Configurazione automatica del lavoro. I codici a barre nei formati QR, Data Matrix e Code39 richiamano utensili e impostazioni di produzione, mentre la Serie X aggiunge la selezione automatica dell'utensile, le impostazioni del tavolo e la sequenza di taglio.
- Un unico set di dati, molteplici output, dal primo prototipo fino all'intero lotto di produzione.
Confronta
Tavolo CAD, taglio manuale, fustellatura o fresa CNC?
La questione non è solo cosa taglia il materiale, ma quanto fedelmente il tuo disegno arrivi in officina.
Tavolo CAD vs taglio manuale
- Taglia direttamente dalla geometria digitale, eliminando le operazioni manuali di misurazione e marcatura.
- ✓Le modifiche al design rimangono nel file, rendendo più semplice la riproduzione di lavori aggiornati e ripetitivi.
Il vantaggio principale
Un percorso diretto e ripetibile dal design CAD al pezzo finito.
Tavolo CAD vs fustellatura
- La geometria di taglio deriva dal lavoro digitale anziché da una fustella fisica.
- È possibile avviare la produzione di nuovi design e revisioni senza dover creare nuovi utensili di taglio.
Il vantaggio principale
Cambia il design senza cambiare la fustella.
Tavolo CAD vs fresatrice CNC
- Entrambi lavorano a partire da geometrie digitali, ma una fresatrice CNC si concentra sulla fresatura tramite un mandrino rotante.
- Un tavolo CAD può combinare taglio a lama, cordonatura, fresatura e foratura all'interno della stessa piattaforma di produzione.
Il vantaggio principale
Più operazioni di finitura dallo stesso progetto digitale.
Sistemi di taglio
Quale tavolo CAD Kongsberg è più adatto al tuo lavoro?
Tutti e tre i modelli utilizzano lo stesso software di produzione. Ciò che li distingue è il volume di lavoro gestito e la sua varietà.

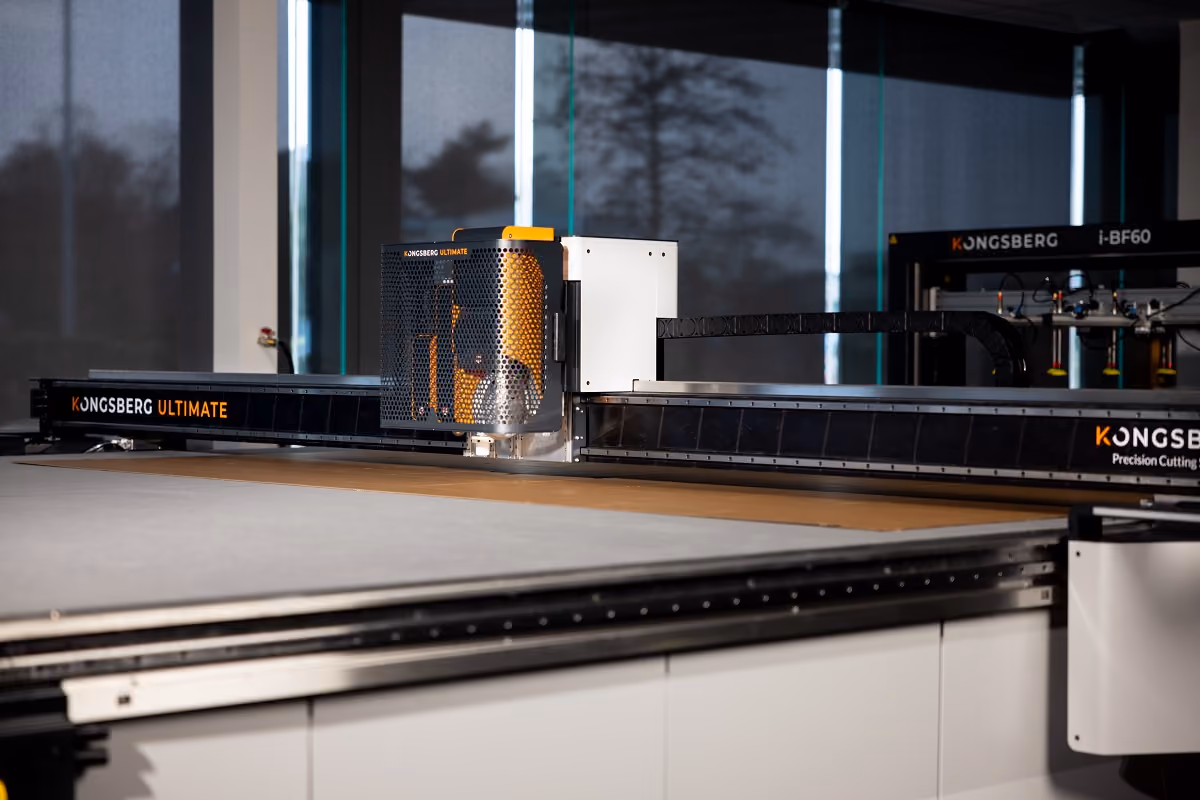

Dati di progettazione su scala produttiva
Progettato per i reparti in cui la coda di lavoro non si esaurisce mai. L'Ultimate combina un'ampia area di lavoro con la velocità di movimento più elevata della gamma, consentendo di gestire geometrie complesse su larga scala senza creare colli di bottiglia.
- Progettato per: produzione di grandi volumi di cartone ondulato ed espositori
- Lavorazioni tipiche: lunghe tirature di progetti strutturali complessi
- Resistenza: otto zone di aspirazione e ottimizzazione intelligente della sequenza di taglio
- Velocità lineare max. (XY): 167,5 m/min (2,8 m/s), accelerazione fino a 2,74 G
Produzione continua da un set di dati condiviso
La Serie C è ideale per le attività che utilizzano quotidianamente la stessa libreria di disegni. Grazie alla gestione tramite codici a barre per utensili e impostazioni di produzione, è possibile richiamare e avviare un lavoro senza dover riconfigurare manualmente il tavolo.
- Progettato per: produzione 24/7
- Lavorazioni tipiche: lavori strutturali ripetitivi per imballaggi, insegne ed espositori
- Resistenza: attrezzaggio e impostazioni di produzione basati su codici a barre
- Velocità lineare max. (XY): 100 m/min, accelerazione fino a 1,72 G
Il tavolo più orientato al design della gamma
Laddove il disegno cambia costantemente, la serie X tiene il passo. La selezione automatica degli utensili, le impostazioni automatiche del tavolo e la sequenza di taglio automatica fanno sì che sia il file stesso a decidere come eseguire il lavoro, mentre il richiamo dello storico dei lavori riporta immediatamente in produzione qualsiasi progetto precedente.
- Progettato per: lavori di progettazione vari e modifiche frequenti
- Lavorazioni tipiche: prototipi, campioni, lavori strutturali singoli
- Resistenza: configurazione automatica del lavoro con accesso personalizzato dell'operatore e My Job List
- Velocità lineare max. (XY): 50 m/min, accelerazione fino a 0,56 G
Applicazioni
Dove i tavoli CAD trasformano i progetti in lavori finiti
Dall'imballaggio strutturale alla grafica stampata, i tavoli CAD collegano il design digitale con un taglio e una finitura accurati in ambienti di produzione molto diversi.
Impatto reale
Prove dal reparto produzione
Materiali diversi, volumi diversi, tavoli diversi, stesso risultato: meno movimentazione, più produzione.
Cartonlab
|
Produttore di espositori in cartone e allestimenti per mostre
“Per il nostro team di progettazione, il tavolo da taglio Kongsberg è come un giocattolo.”
Il Kongsberg X24 è utilizzato dall'intero team di Cartonlab per sperimentare, creare e innovare
- Facile da usare: la X24 è utilizzata da tutto il team
- Ottimo investimento: nel giro di 3 anni l'azienda ha ottenuto il completo ritorno sull'investimento
- Maggiore creatività: prototipare progetti su larga scala ora è molto più semplice
Czarnowski Collective
|
Produttore di espositori e allestimenti per fiere
“La precisione del vostro Kongsberg? Onestamente, non so come si possa ottenere di meglio!”
La velocità e la precisione del Kongsberg C64 potenziano creatività, produttività e servizio clienti
- La velocità della C64 consente di completare i lavori poche ore dopo aver ricevuto i progetti
- Maggiore produttività significa migliore redditività
- La facilità di configurazione, utilizzo e cambio utensili massimizza i tempi di attività

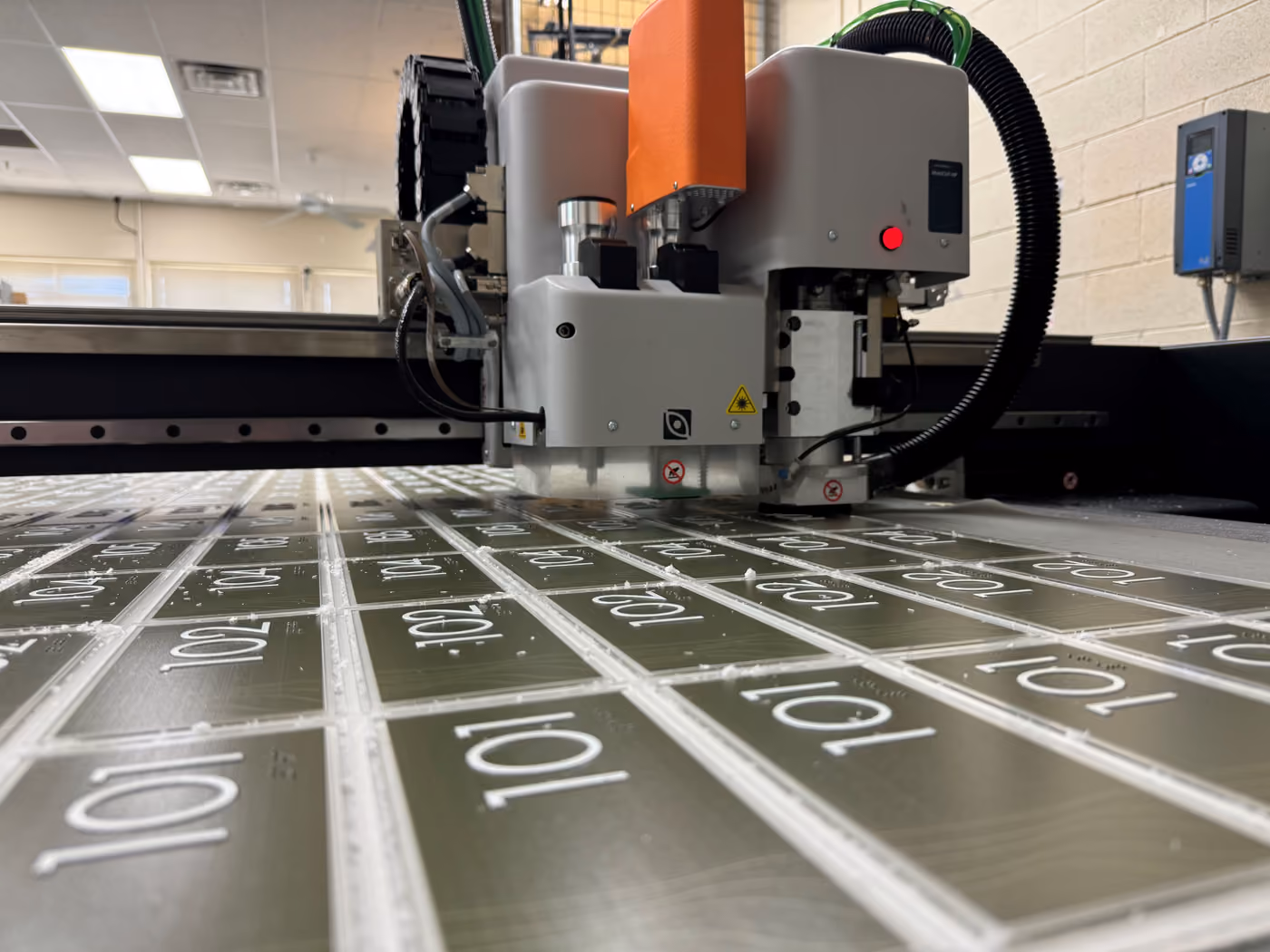

FastSigns
|
Produttore di insegne
“La facilità d'uso del Kongsberg è incredibile... è questo il segreto che lo rende inestimabile.”
Il software intuitivo e la versatilità degli utensili del Kongsberg X24 aumentano la produttività e la crescita di FastSignss
- Il primo tavolo Kongsberg dell'azienda è diventato rapidamente il preferito in officina
- La facilità d'uso e la gamma di strumenti versatili hanno permesso di ampliare l'offerta
- Maggiore velocità e precisione aumentano la produttività
Prima di chiedere
Domande frequenti sui tavoli CAD
Cos'è un tavolo CAD?
Cos'è un tavolo CAD?
Un tavolo CAD è un sistema di taglio guidato direttamente dai dati di progettazione assistita dal computer, in cui la geometria del disegno diventa il percorso seguito dalla macchina. I tavoli CAD Kongsberg utilizzano i-cut Production Console, che converte i dati di design in un lavoro pronto per la produzione.
Come si trasformano i dati di design in un percorso di taglio?
Come si trasformano i dati di design in un percorso di taglio?
I livelli e i tipi di linea nel disegno indicano al tavolo come gestire ogni elemento: le linee di taglio vengono inviate a una lama, mentre le linee di piega a un utensile di cordonatura. Sulla Serie X di Kongsberg questo processo è automatico, poiché il file gestisce la selezione degli utensili, le impostazioni del tavolo e la sequenza di taglio.
Quanto è preciso un tavolo CAD?
Quanto è preciso un tavolo CAD?
La precisione deriva dall'eliminazione dei passaggi di conversione tra design e produzione, poiché la macchina legge direttamente la geometria anziché una sua interpretazione. I tavoli Kongsberg mantengono tale precisione anche ad alta velocità: il modello Ultimate taglia a 167,5 m/min con un'accelerazione fino a 2,74 G.
Un tavolo CAD può richiamare un lavoro precedente in modo identico?
Un tavolo CAD può richiamare un lavoro precedente in modo identico?
Sì, a condizione che i dati e le impostazioni originali siano salvati insieme al lavoro. La Serie X di Kongsberg include la funzione di richiamo dello storico dei lavori e la lista "My Job List" tramite un login operatore personalizzato; inoltre, i formati di codici a barre, inclusi QR, Data Matrix e Code39, richiamano automaticamente le impostazioni di produzione e degli utensili.
Quale tavolo CAD Kongsberg dovrei scegliere?
Quale tavolo CAD Kongsberg dovrei scegliere?
La Ultimate per i massimi volumi di produzione, la Serie C per lavori ripetitivi continui gestiti da una libreria di lavoro condivisa e la Serie X quando i design cambiano spesso e la velocità di configurazione è fondamentale. Tutte e tre funzionano con i-cut Production Console, garantendo la stessa coerenza nel flusso di lavoro durante la crescita.
