Têtes d'outils Kongsberg X:
Puissantes et polyvalentes
MultiCUT-HS / HP
La MultiCUT-HS est l'option parfaite pour un atelier qui souhaite prendre en charge une grande variété de matériaux et d'applications avec un minimum de changements au fil du temps. La tête vous permet de passer de la découpe de vinyle par kiss au fraisage d'ACM sans nécessiter d'intervention manuelle, tout en offrant une finition de très haute qualité.

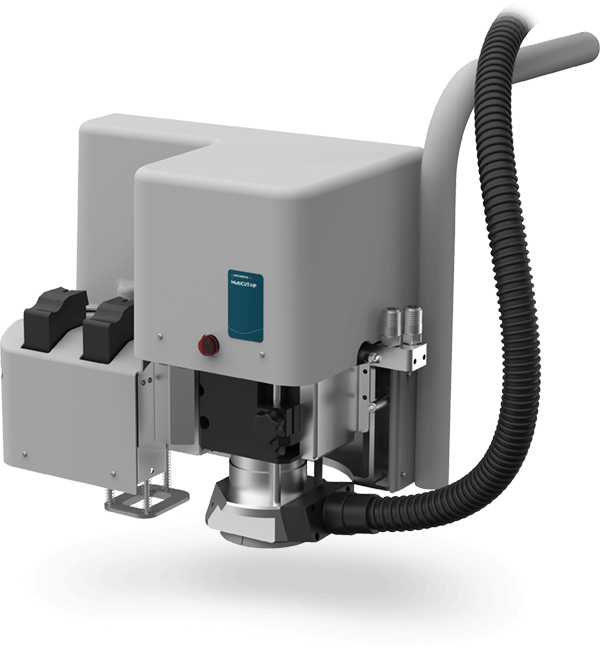

La MultiCUT-HP (High Power) est équipée d'une broche de fraisage super solide et refroidie par liquide offrant une productivité plusieurs fois supérieure à celle des alternatives moins puissantes. C'est un excellent choix pour les ateliers qui ont besoin de cycles de travail de fraisage étendus et/ou qui travaillent beaucoup avec des matériaux lourds (feuilles épaisses d'acrylique, de bois/MDF et de matériau composite en aluminium).
FlexiHead
La FlexiHead offre une découpe très précise et puissante sur tous les matériaux souples et fins (papier, carton pliant, textile, vinyle...). Trois stations d'outils configurables accueillent une gamme complète d'inserts d'outils standard. Des inserts d'outils de couteau et de pliage spécialement conçus sont disponibles pour produire des cartons pliants avec le même débit élevé que les travaux de carton ondulé.

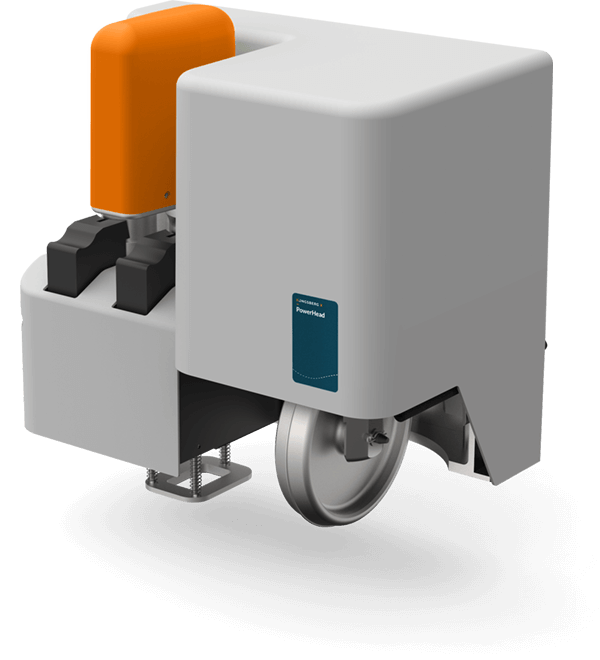

PowerHead
La PowerHead excelle sur les matériaux lourds (panneaux alvéolaires, triple paroi et carton recyclé...). Elle est dotée de roues de rainage de 150 mm (6&ldquo ;) de diamètre et d'une pression de rainage supplémentaire avec l'équivalent d'une force de descente de 50 kg (110 lbs). Les grandes roues permettent de rainer les cartons à forte teneur en matières recyclées sans casser le revêtement. L'adaptateur de couteau offre également une coupe en V, permettant des plis en onglet et extrêmement précis lors de la production de conteneurs lourds et de présentoirs en carton à âme en papier.
FoamHead
La FoamHead utilise un couteau à mouvement alternatif pour traiter les matériaux en mousse d'une épaisseur maximale de 86 mm [3⅜&rdquo ;]. Avec des lames à bords dentelés, il peut également gérer des cartons épais en nid d'abeille. Trois adaptateurs de lame permettent de contrôler la longueur de la lame afin de l'adapter à l'épaisseur du matériau. Et, il est facile de programmer des coupes partielles précises grâce au contrôle avancé de l'axe Z.
Spécifications techniques
| X20 | X22 | X24 | X44 | X46 | X48 | ||
| Zone de travail, tous les outils |
1680 x 1270 66 x 50 |
1680 x 2190 66 x 86 |
1680 x 3200 66 x 126 |
2210 x 3200 87 x 126 |
2210 x 4800 87 x 189 |
2210 x 6550 87 x 258 |
mm in. |
| Taille maximale du matériau | 1740 x 1750 68 x 69 |
1740 x 2570 68 x 101 |
1740 x 3575 68 x 140 |
2270 x 3575 89 x 140 |
2270 x 5250 89 x 206 |
2270 x 6930 89 x 273 |
mm in. |
| Largeur maximale du matériau, avec système de convoyage | 1680 66 |
1680 66 |
1680 66 |
2210 87 |
2210 87 |
n/a | mm in. |
| Dimensions générales avec panneau frontal |
2780 x 2450 109½ x 96½ |
2780 x 3040 109½ x 119½ |
2780 x 4050 109½ x 159½ |
3300 x 4050 130 x 159½ |
n/a | n/a | mm in. |
| Dimensions générales avec poste de travail rotatif |
3600 x 2160 141¾ x 85 |
3600 x 2950 141¾ x 116 |
3600 x 3960 141¾ x 156 |
4070 x 3960 160¼ x 156 |
4070 x 5640 160¼ x 222 |
4070 x 7320 160¼ x 288¼ |
mm in. |
| Poids | 455 1000 |
525 1150 |
630 1390 |
815 1800 |
1150 2540 |
1485 3270 |
kg lbs |
| Vitesse maximale | 50 33 |
m/min IPS |
|||||
| Accélération maximale | 0.56 G | 0.54 G |
|||||
| Sections sous vide | 2 | 4 | |||||
| Dégagement standard de la traverse (hors découpe de la sous-couche) | 50 2 |
mm in. |
|||||
| Dégagement optional de la traverse (hors découpe de la sous-couche) |
95 3¾ |
mm in. |
|||||
