Kongsberg C Series

Funzionalità

Vuoi parlare con uno specialista? Lascia le tue informazioni di contatto qui sotto e ti risponderemo.

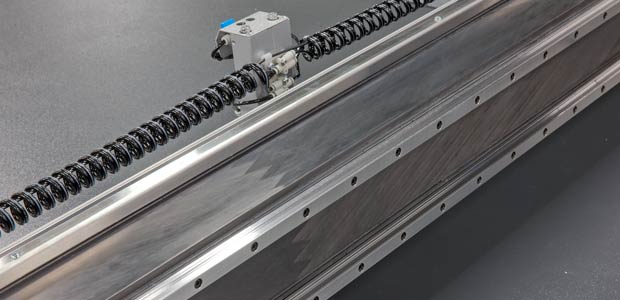

Traversa in carbonio composito

L’innovativa traversa di 3,2 metri in fibra di carbonio rende il tavolo Kongsberg C ideale per gestire velocità elevate e forti accelerazioni.

La struttura rigida consente di mantenere una precisione costante su tutti i materiali e riduce al minimo la deviazione quando si impiegano utensili pesanti o viene eseguita la cordonatura con deportanza elevata.

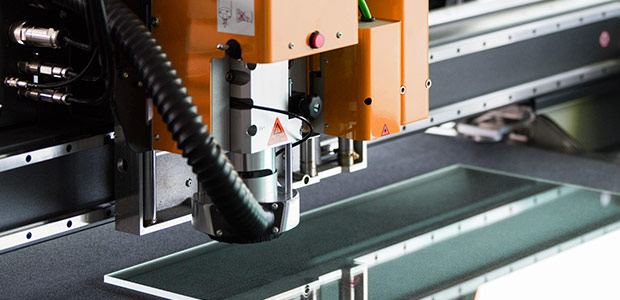

Fresatura ad elevata potenza (3 kW)

I tavoli Kongsberg C sono configurabili per applicazioni che vanno dalla fresatura di routine fino a lavori lunghi con materiali per prestazioni impegnative, garantendo una produttività che batte ogni record,

e sono gli UNICI a offrire un’unità di fresatura ad alte prestazioni a ciclo continuo da 3 kW.

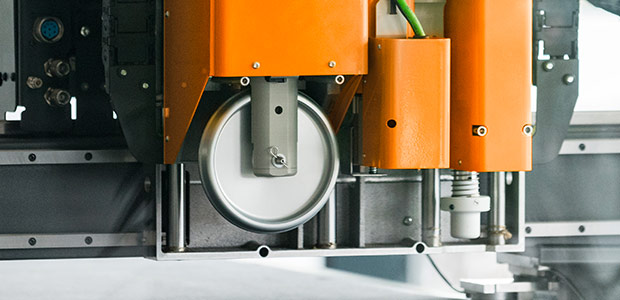

Deportanza per la cordonatura

L’unità utensili pesanti garantisce una deportanza pari a 500 N, sufficiente per effettuare la cordonatura anche dei materiali più difficili e di grande diametro (150 mm).

Deportanza per la cordonatura

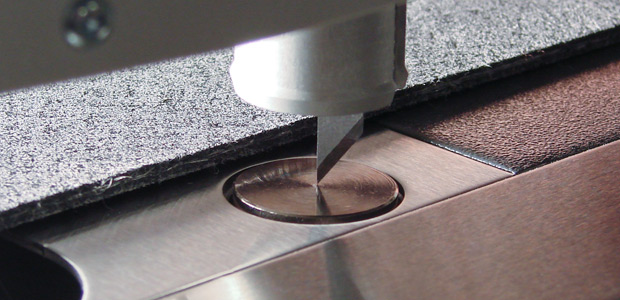

Il sensore integrato consente di sostituire un utensile, una punta o una lama in modo semplice e veloce. Esegue la calibrazione precisa e automatica della profondità alla quale lavorano i vari utensili e ne favorisce il semplice funzionamento.

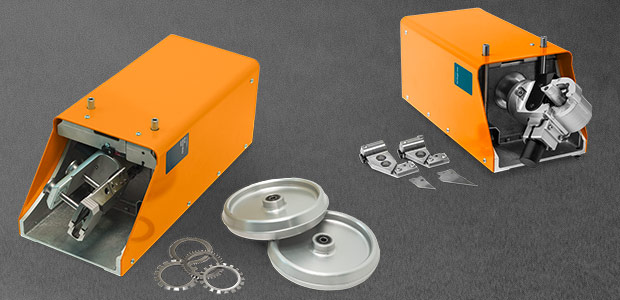

La gamma di utensili più completa per tutte le applicazioni e tutti i materiali

Una serie completa di avanzate teste portautensili a innesto rapido garantisce grande versatilità, semplificando la configurazione del tavolo da taglio in modo da poter lavorare qualsiasi materiale.

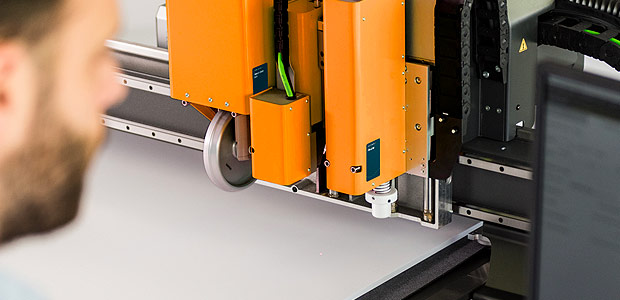

Mappatura tavolo

Il tavolo offre una funzione di mappatura dinamica per l’aggiornamento in tempo reale sulle effettive condizioni di lavoro.

Il preciso controllo automatico dell’asse Z durante il taglio e la fresatura, grazie all’opzione di mappatura, garantisce una finitura di qualità ineguagliabile.

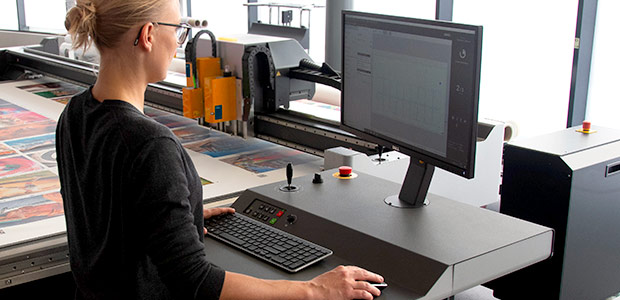

Design ergonomico

La stazione di lavoro è progettata con l’obiettivo di rendere più sicuro e intuitivo il lavoro dell’operatore. La dotazione standard è costituita da un joystick e da un pannello per l’operatore integrati. La stazione di lavoro può essere a sinistra, a destra e nella parte frontale della macchina se non è installato l’alimentatore a nastro.

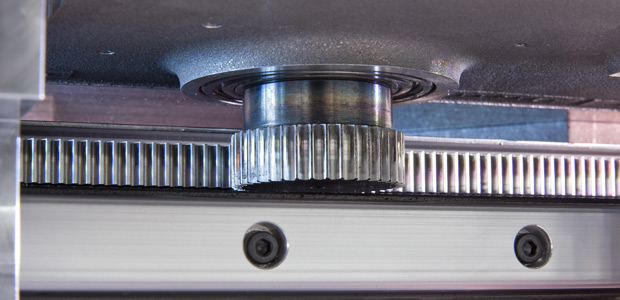

Sistema di comando a cremagliera

Garantisce la velocità, la resistenza e la potenza richieste per la lavorazione di materiali ad alta densità e di notevole spessore.

Il sistema garantisce una grande ripetibilità dinamica per grossi carichi di lavoro.

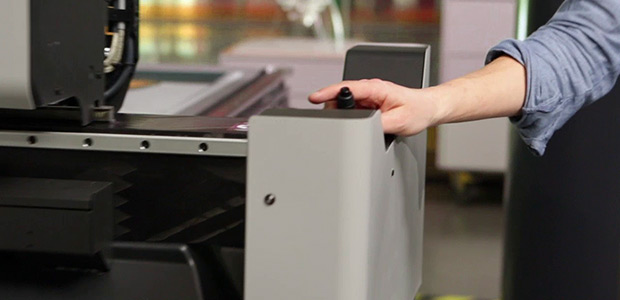

Pannello di controllo ausiliario

Un pannello di controllo aggiuntivo posto all’estremità della traversa consente all’operatore un semplice accesso, velocizzando allo stesso tempo la produzione.

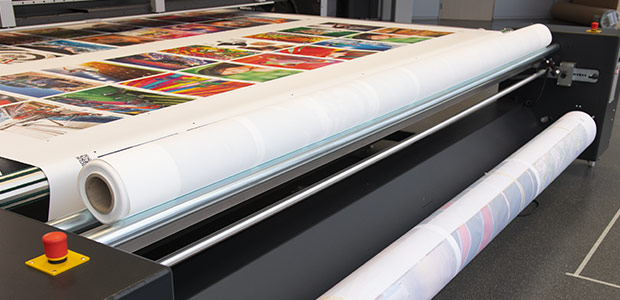

Alimentatore a bobina

I tavoli Kongsberg C possono essere dotati di un alimentatore a bobina per gestire materiali resistenti quali tessuto, vinile ecc. con una larghezza massima di 3.330 mm.

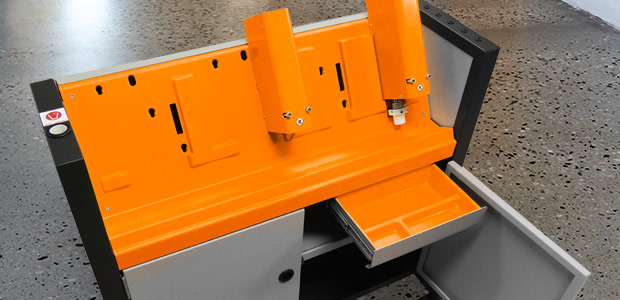

Carrello portautensili

Il carrello portautensili semplifica la sostituzione di lame, punte e utensili a inserzione.

Specifiche tecniche

  C20 C24 C44 C60 C64 C66
Area di lavoro 1680 x 1430
66 x 56
1680 x 3200
66 x 126
2210 x 3200
87 x 126
3210 x 1600
126.37 x 63
3210 x 3200
126.37 x 126
3210 x 4800
126.37 x 189
mm
in.
Area di lavoro, produzione MultiZone, tavolo standard n/a
1680 x 1450
66 x 57
2210 x 1450
87 x 57
n/a 3210 x 1600
126 x 63
3210 x 2210
126 x 87
mm
in.
Dimensione massima del materiale, senza alimentazione del trasportatore 1740 x 1900
68 x 75
1740 x 3700
68 x 146
2270 x 3700
89 x 146
3330 x 2125
131 x 83½
3330 x 3730
131 x 147
3330 x 5330
131 x 210
mm
in.
Dimensione massima del materiale, con alimentazione tramite trasportatore 1680
66
1680
66
2210
87
3210
126½
3210
126½
n/a mm
in.
Dimensioni d'ingombro, inclusa la postazione di lavoro 3600 x 2300
142 x 91
3600 x 3900
142 x 154
4100 x 3900
161 x 154
5100 x 2320
201 x 91½
5100 x 3920
201 x 154½
5100 x 5520
201 x 217
mm
in.
Dimensioni d'ingombro, senza postazione di lavoro 2760 x 2300
109 x 91
2760 x 3900
109 x 154
3260 x 3900
128 x 154
4260 x 2320
168 x 91½
4260 x 3920
168 x 154½
4260 x 5520
168 x 217
mm
in.
Peso 800
1765
600
1325
800
1760
800
1760
1300
2870
1750
3960
kg
lbs
Velocità massima 100
66
m/min
IPS
Accelerazione massima 1.72 G 1.72 G 1.65 G 1.57 G 1.57 G 1.57 G
Sezioni a vuoto 4 8 8 4 8 8
Distanza di traslazione (escluso il taglio del sottofondo) 70
2.75
mm
in.
